前言

随着人形机器人、智能机器狗快速普及，宇树科技作为全球头部民用四足 / 人形机器人厂商，旗下 G1、H1 人形机器人、Go2、B2 机器狗均搭载大功率锂电，配套电源性能直接决定设备续航与使用安全。本次拆解的 FY33609000 充电器，是宇树设备原厂标配 302.4W 锂电适配器，由福洋电子代工，下文从外观尺寸、内部电路、元器件用料全方位解析这款大功率电源的设计方案。

一、外观与整机硬件参数

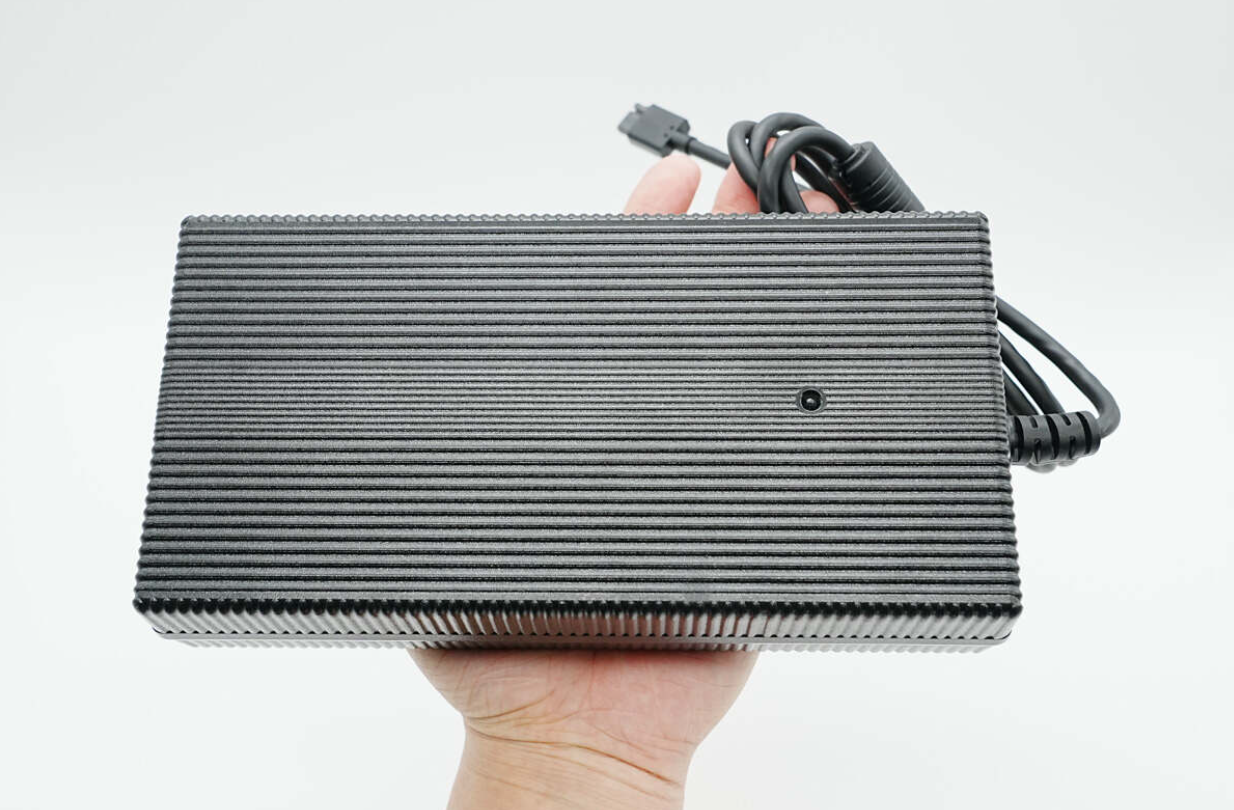

                                        整体外观                                                                        产品铭牌                                                                              充电器手持尺寸参考

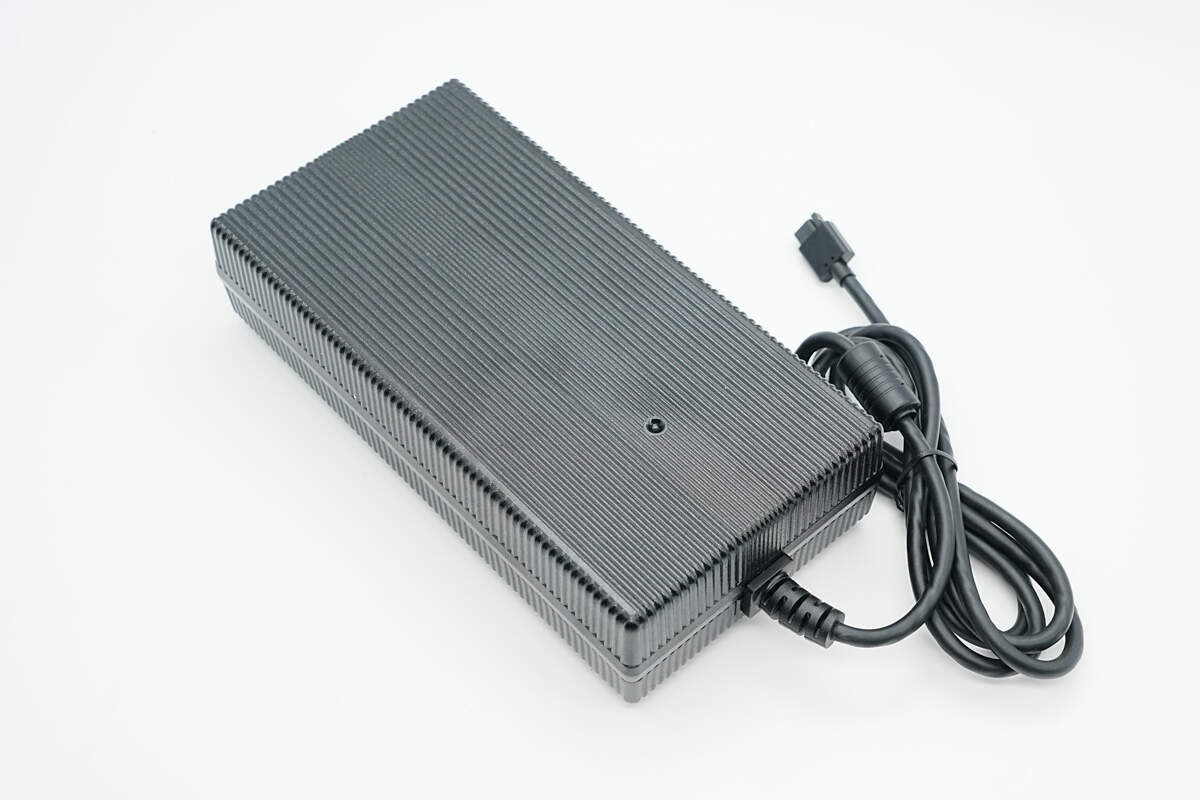

1. 外壳结构

整机为黑色长方体，采用阻燃 PC 塑料打造，壳体布满竖向沟槽提升散热；机身顶部预留状态指示灯开孔，底部四角设防滑支撑脚，壳体内填充导热白胶，兼顾结构加固与热量传导。

2. 接口配置

• 输入侧：国标 IEC 品字分离接口，支持更换各国规格电源线，带接地保护，适配全球 100-240V 市电；

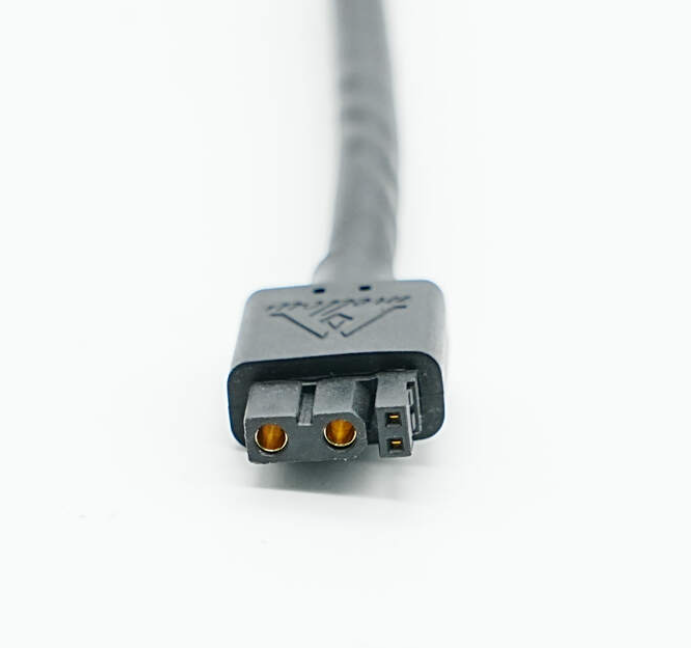

• 输出侧：一体化带磁屏蔽线缆，出线位做多层防弯折护套，线缆中段内置抗干扰磁环，末端定制多针专用接头，无通用替换件。

3. 尺寸重量实测

• 机身：长 205mm、宽 107.85mm、厚 54.13mm；

• 输出线缆总长约 142cm；

• 整机净重 1179g。

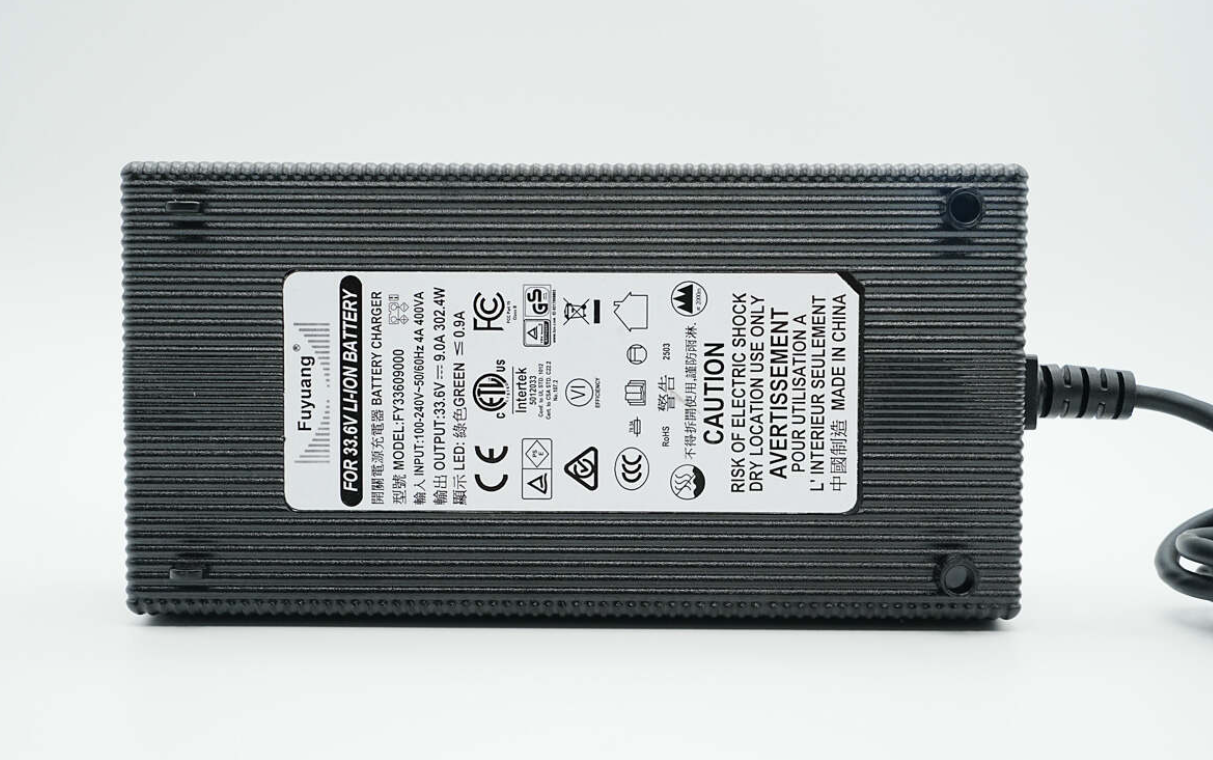

4. 铭牌核心参数

型号 FY33609000，专为 33.6V 锂电池设计，输出 33.6V 9A（峰值 302.4W）；满载 4A 输入，待机 / 小电流（≤0.9A）时指示灯亮绿色，全系列主流安规、能效认证齐全。

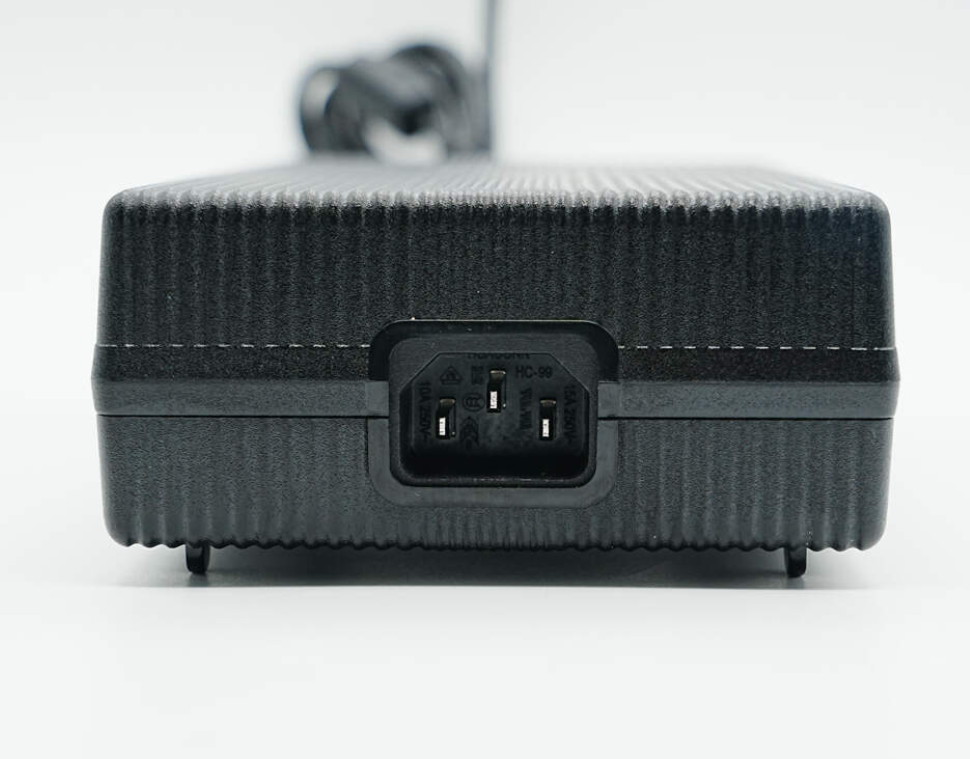

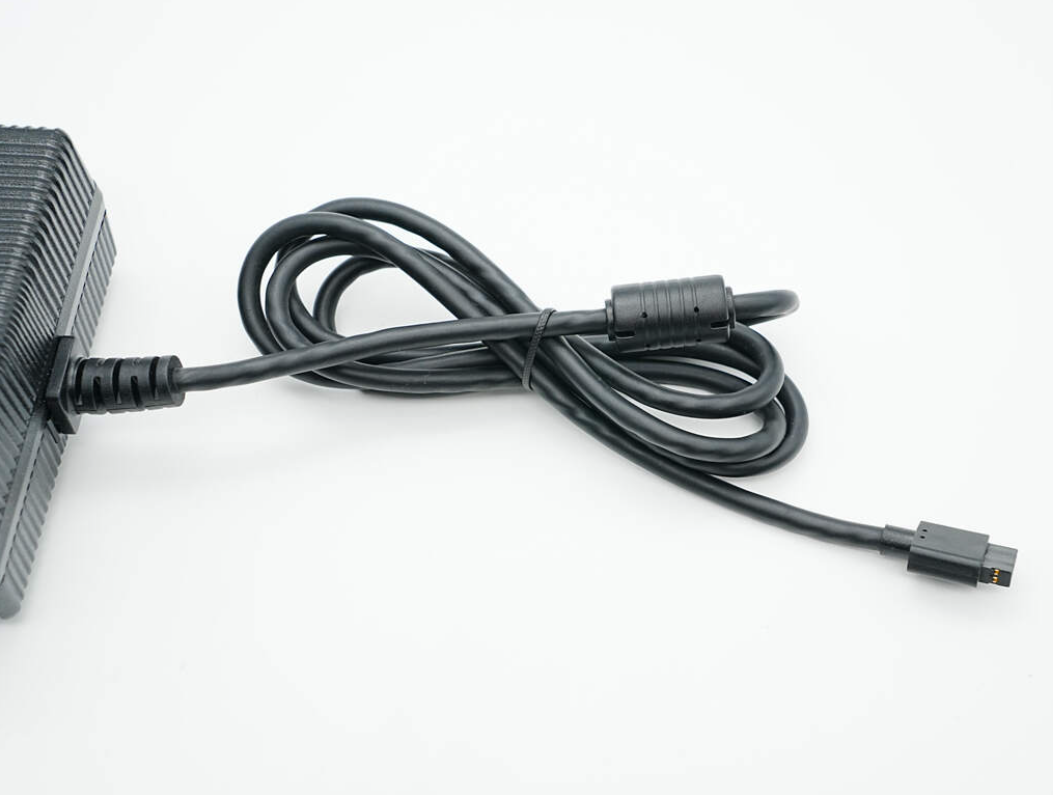

                                   品子输入口                                                                 带磁环输出线                                                        福洋电子为宇树定制的充电端子

二、内部整体结构拆解

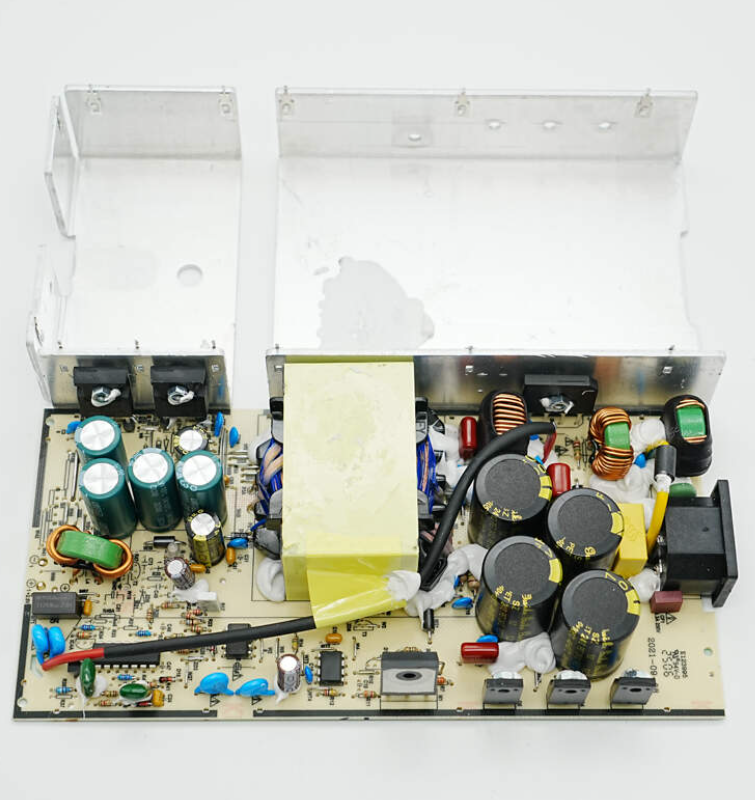

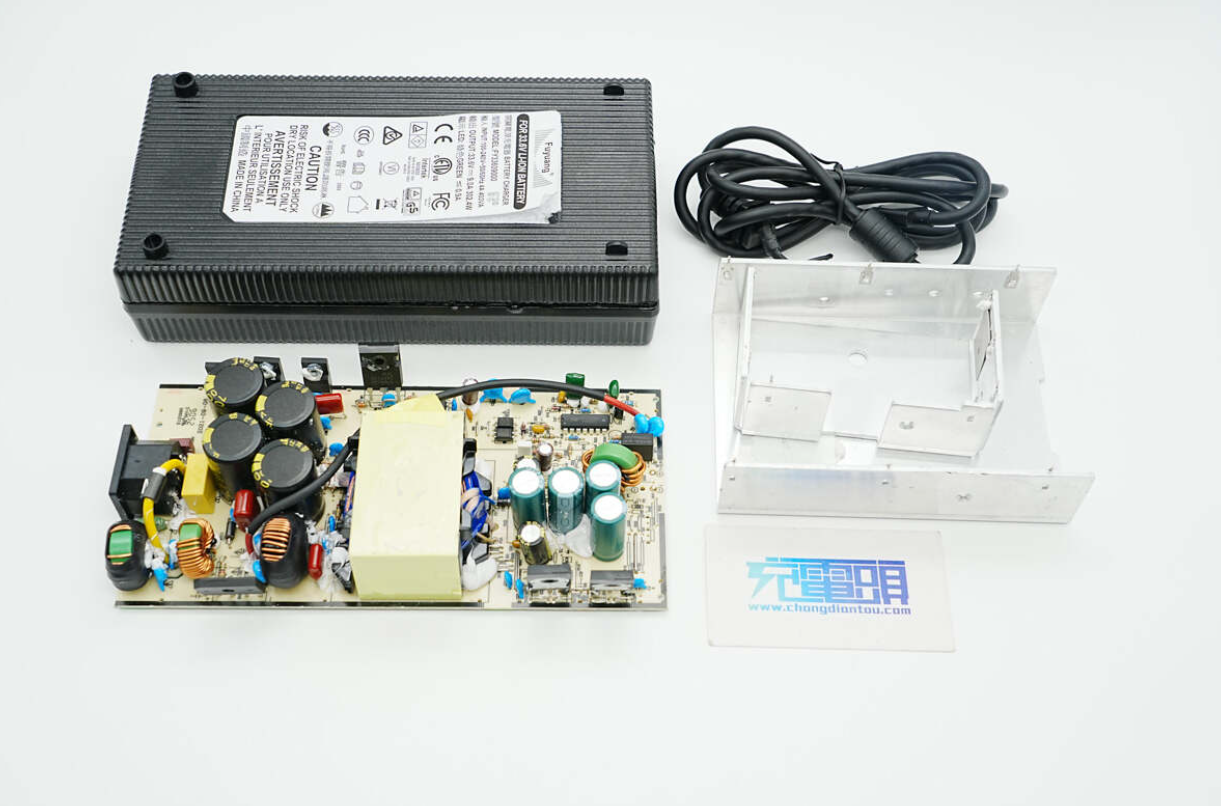

拆开塑料外壳后可见核心 PCBA 模块被两片铝合金散热片全包覆盖，功率器件均通过螺丝锁附在金属散热件上；变压器、电容、电感等关键元器件全部打导热胶固定，既抑制震动异响，又辅助散热。

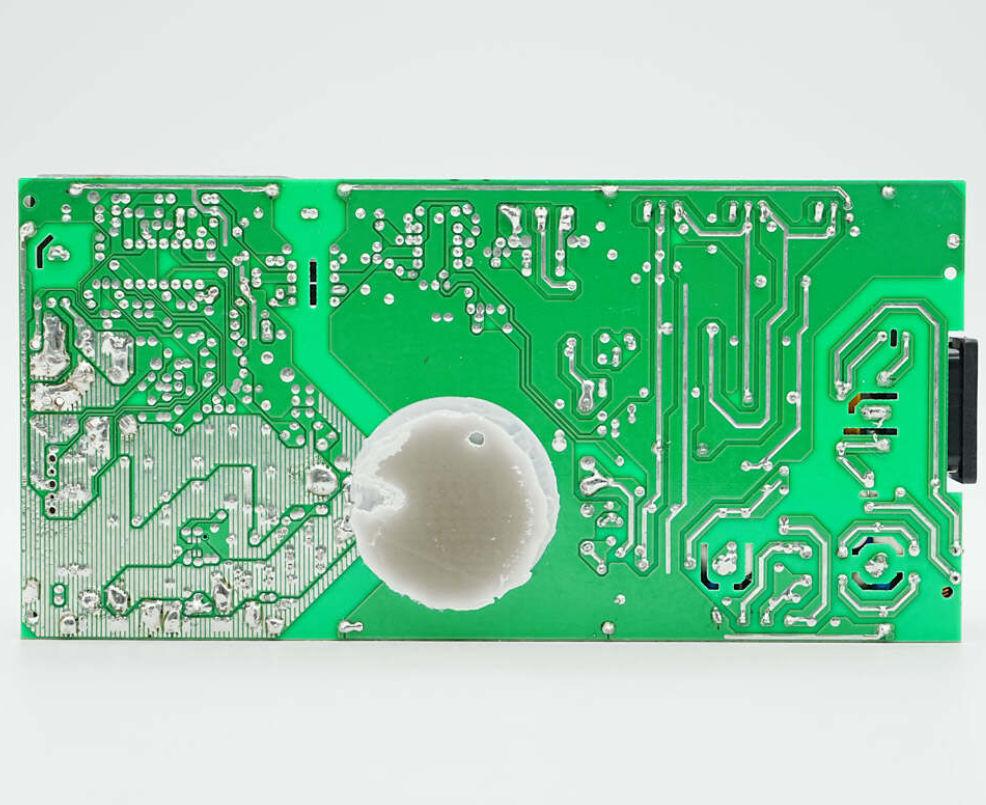

PCBA 板规格：长 200mm、宽 98.14mm、厚度 38.21mm，采用单面 PCB 设计，电路板背面无贴片元件，变压器对应区域大面积涂覆导热胶提升散热效率。

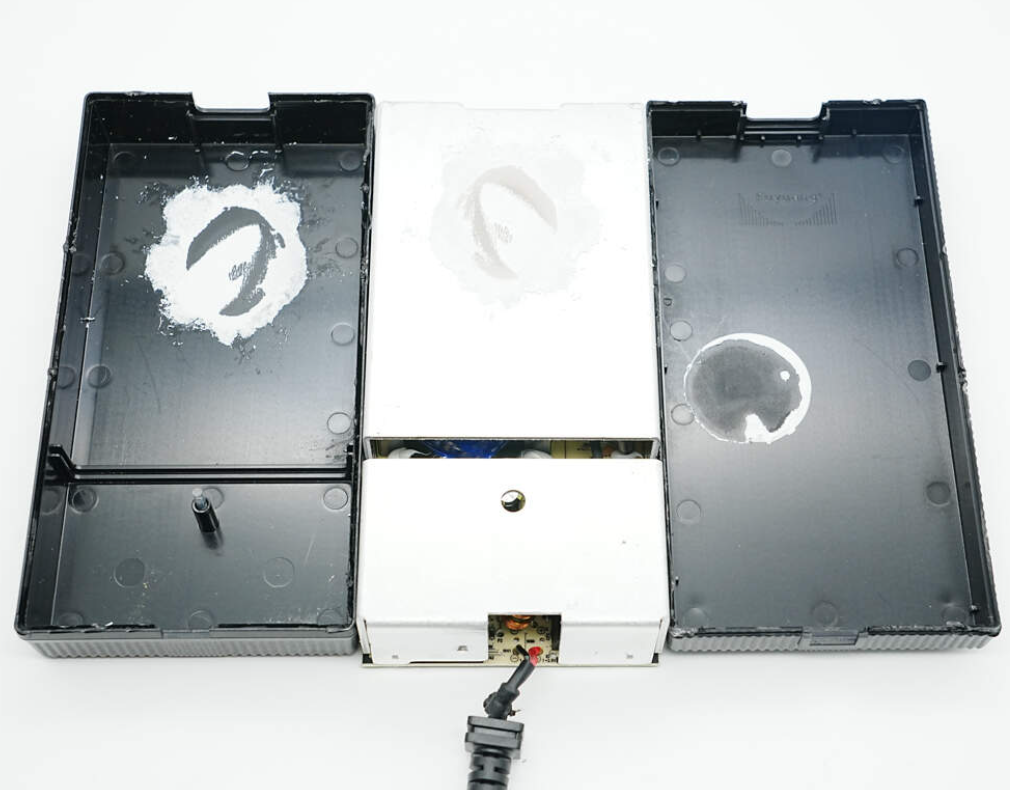

                           外壳与散热部分                                                福洋电子充电器内部                                                             PCB背面

三、电路元器件详细用料

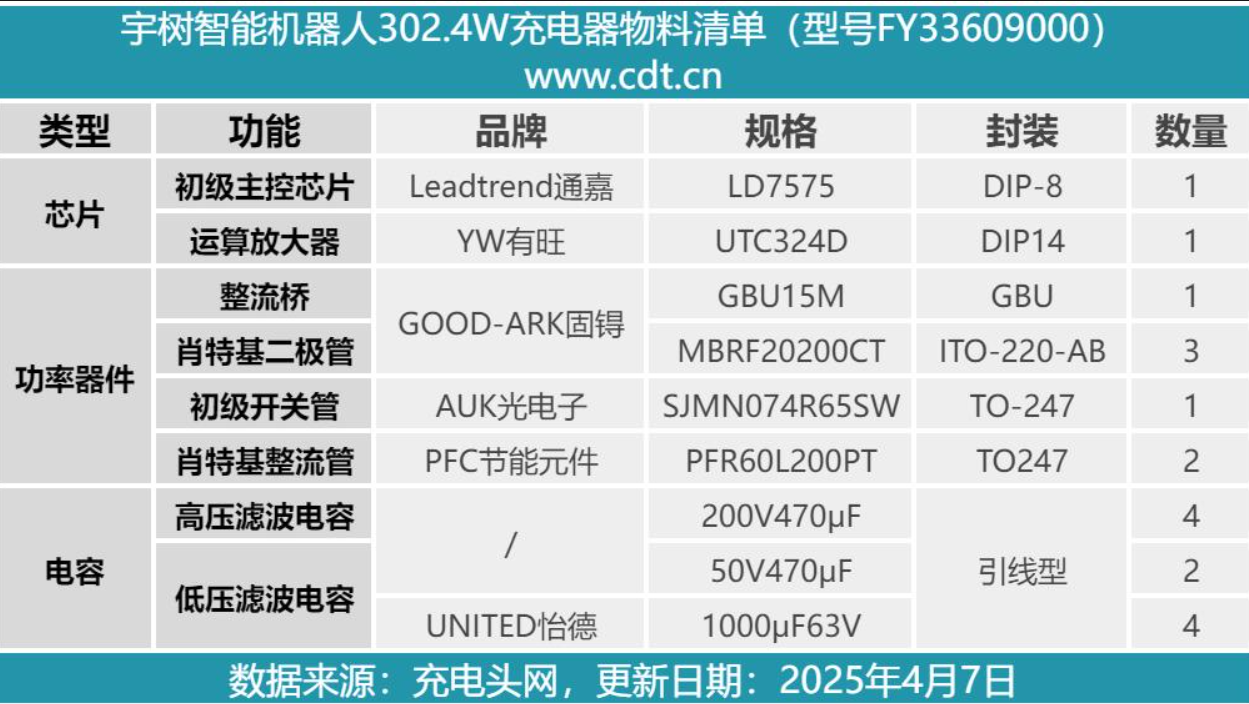

整机采用填谷式无源 PFC架构，搭配隔离反激拓扑，分为 EMI 滤波、整流升压、开关逆变、次级整流、恒流恒压控制五大电路，核心器件品牌与规格如下：

1. 输入 EMI 滤波回路

1. 华德 6.3A 延时保险丝，防止短路冲击；

2. 松田电子安规 X2 薄膜电容（0.47μF）、多颗 450V 薄膜滤波电容；

3. 双级共模电感 + NTC 热敏电阻，抑制上电浪涌与电网电磁干扰；

4. 两颗松田蓝色 Y 电容，满足安规绝缘要求。

2. 整流与 PFC 升压电路

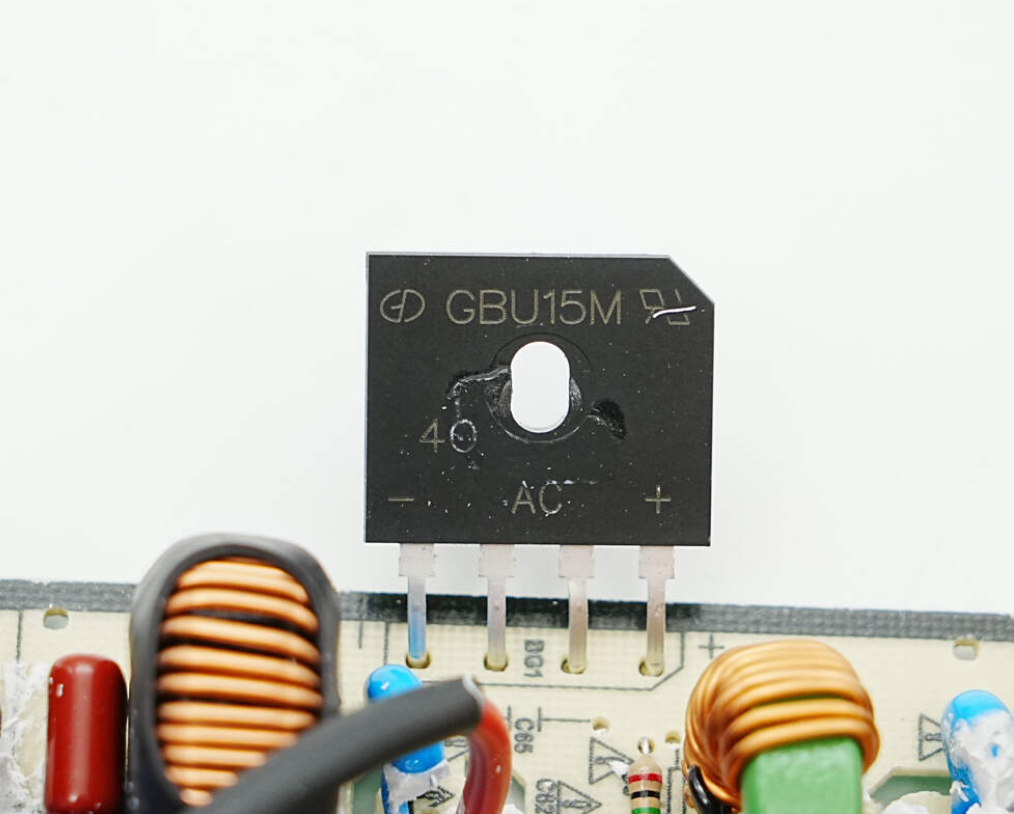

1. 固锝 GBU15M 整流桥（15A/1000V）完成 AC 转直流；

2. 4 颗 200V 470μF 高压电解电容 + 3 颗固锝 MBRF20200CT（200V/20A）肖特基管组成无源填谷 PFC，提升电能利用率；

3. AUK 650V 高压 NMOS（SJMN074R65SW）作为主开关管，TO-247 封装搭配散热片。

3. 主控与控制芯片

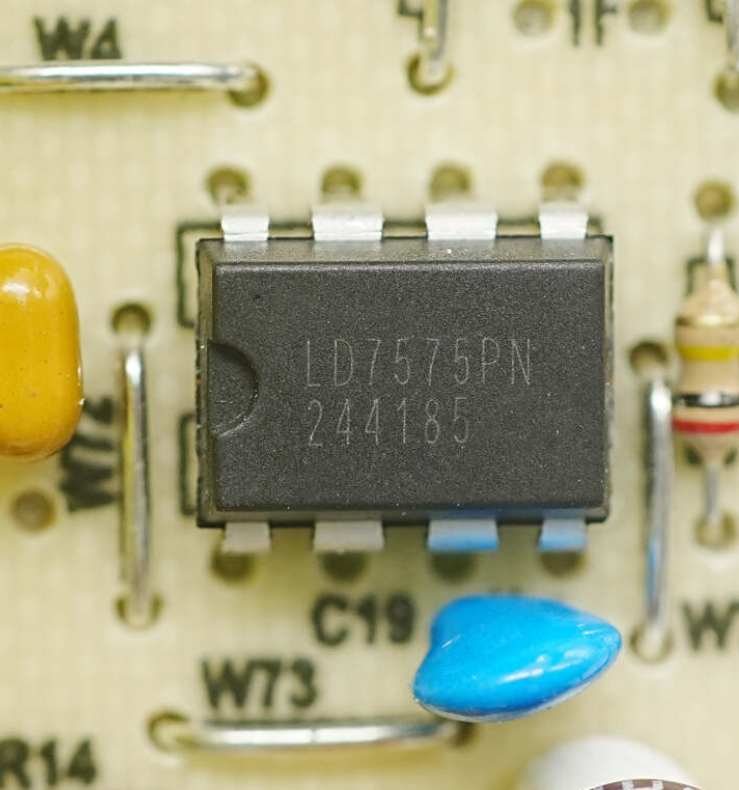

1. 通嘉 LD7575PN（DIP8 封装）：初级电流型开关电源主控，集成高压启动电路；

2. 有旺 UTC324D 四路运算放大器：负责充电恒压、恒流逻辑管控；

3. 两颗 PC817 光耦：初次级隔离，反馈稳压信号；

4. 华恺威 95℃温度保险丝：整机过热强制断电保护。

4. 次级输出整流滤波

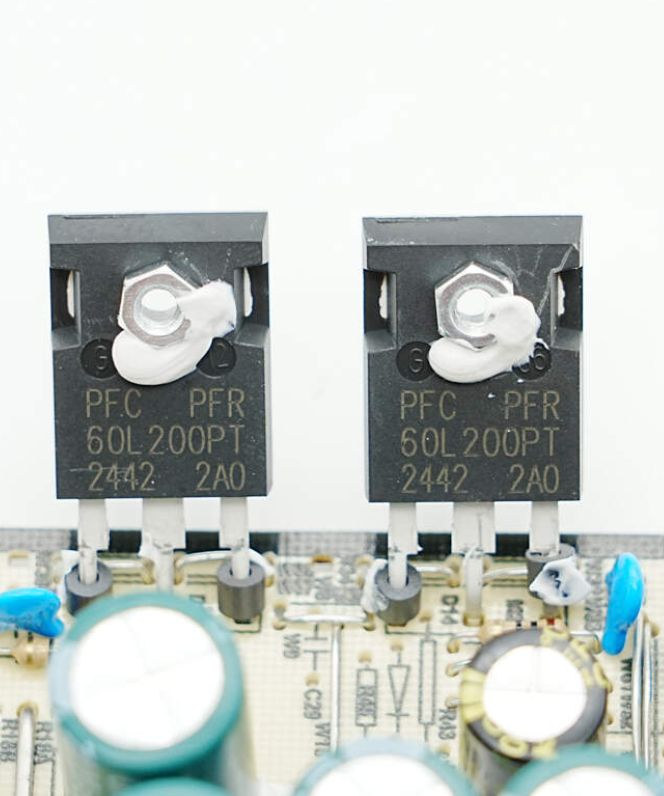

1. 两颗 PFC 品牌 PFR60L200PT 肖特基整流管（60A/200V）负责大功率整流；

2. 4 颗 UNITED 怡德 1000μF 63V 电解电容做输出滤波；搭配独立滤波电感平滑电流；

3. 贝特 20A 输出保险丝，杜绝后端电池短路风险。

                                整流桥                                                                      主控芯片                                                               输出肖特基整流管

四、设计亮点与总结

核心优势

1. 散热冗余充足：双层铝合金全覆盖散热，全器件打导热胶，大功率工况温升控制稳定，适配机器人长时间持续充电；

2. 完善多重防护：集成输入保险丝、NTC 浪涌抑制、过热温控、输出过流保险丝、初次级隔离稳压，全方位保护电池与电源；

3. 全球合规通用：宽幅 100-240V 输入 + 多国安规认证，海外出口适配性强；分离品字线设计便于更换地域插头；

4. 大功率成熟方案：无源填谷 PFC 架构降低物料成本，成熟反激电路可靠性高，302.4W 输出稳定，匹配宇树机器人大电流充电需求。

不足

1. 单面 PCB 板布线空间有限，集成度偏低；

2. 输出端子为专用定制款，无法兼容通用 DC 插头，替换配件成本较高；

3. 无源 PFC 相比有源方案，功率因数提升空间有限。

整体评价

这款福洋 302.4W 充电器是面向工业级机器人设备的大功率锂电电源，用料扎实、散热与防护设计到位，依托成熟开关电源拓扑实现稳定 9A 大电流输出，能够满足宇树人形机器人、四足机器狗的快充需求，适合对供电稳定性、长期耐用性有高要求的大功率锂电设备场景。
